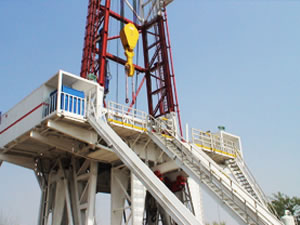

العربيةحفارة البترول ذات المنصة المنزلقة
التطبيقات
الموديلات ZJ50/3150 و ZJ50/3150L ، وحفارة البترول ذات المنصة المنزلقة ZJ50 تستخدم لحفر الأبار بعمق لا يتجاوز 5000m . وعلى أساس الإحتياجات الفعلية للعملاء ، فإنه يمكنها العمل في مناطق البحر الضحلة ، والشواطئ ، و الصحاري ، و المناطق الباردة ، وغيرها .
حفارة البترول ذات المنصة المنزلقة ZJ50/3150D
المميزات
1. سرعات معدات السحب ، والطاولة الدوارة ، و مضخة الطين يمكن أن تكون منتظمة بإستمرار بشكل مستقل . وهذا يساعد من تحسين تكنولوجيا الحفر .
2. أداة الرفع ، و البنية القاعدية و جهاز الحفر الأرضي يمكن تركيبها مع بعضها البعض في موقع منخفض و من ثم رفعها عضوياً بطاقة أداة السحب .
3. تكنولوجيا التحكم التلقائية الرقمية بالكامل منخذة لتحقيق تغذية المثقاب التلقائية .
4. حفارة البترول ذات المنصة المنزلقة ZJ50/3150D مجهز بشاشة لمس مستخدمة في العرض ، التوفير ، التحكم و الإدارة لمعلمات الحفار . مع شاشة اللمس ، يستطيع الحفار التحكم بسهولة بآلة الحفر هذه لجعها تعمل بصورة مثالية . تساعد شاشة اللمس كذلك في زيادة قوة اليد العاملة للحفار وكذلك تزيد من كفاءة العمل له .
المواصفات التقنية لحفارة البترول ذات المنصة المنزلقة ZJ50/3150D
| عمق الحفر الشكلي | 7000m (حبل الحفر : 114mm) | |
| 6000m (حبل الحفر : 127mm ) | ||
| أقصى شحنة للكلاب | 4500kN | |
| نظام الحبل ونظام السير | 6×7؛ مبروم على التوالي | |
| معدل طاقة معدات السحب | 1470kW (2000hp) | |
| أبعاد حبل سلك الحفار | Φ38mm | |
| أبعاد الإنفتاح للطاولة الدوارة | 952.5mm (37 1/2″) | |
| رقم التروس للطاولة الدوارة | تنظيم سرعة مستمرة | تروس مزدوجة لتنظيم السرعة المستمرة |
| عدد وطاقة مضخة الحفار | 3×1600hp | |
| رقم التروس لمعدات السحب | 4 أمامي + 4 خلفي ؛ تنظيم سرعة غير منقطعة | |
| إرتفاع البنية الاساسية و الإرتفاع تحت ذراع الطاولة الدوارة | 9m; 7.62m | 10.5m; 8.92m |
| شكل و الإرتفاع المؤثر لآلة الرفع | بشكل K ؛ 45m | |
| وضعية النقل | AC-SCR-DC | |
| عدد و طاقة محرك الديزل الرئيسي | 4×1200kW | |
| عدد وطاقة عدة المولدات المساعدة | 1×292kW | |
| القاعدة الأساسية | النوع المقلاع | نوع الرفع الدوار |
| الضغط العالي للطين المتغير | Φ103mm (أبعاد الإنجراف) × 35Mpa | |
| حجم التأثير لنظام التحكم الثابت | 430m3 | |
| عدد وطاقة محرك DC | 9×800kW | |
حفارة البترول ذات المنصة المنزلقة ZJ50/3150
المميزات
1. ومتميزاً عن الهيكل المألوف لآلة الحفر ، فإن الطاولة الدوارة ، و مضخة الطين و معدات السحب لحفارتنا المثبتة على القاعدة لديها أجهزة القيادة الخاص بها . الطاولة الدوارة مولدة بواسطة مولد التردد المتغير AC . السرعة و لحظة الإنفعال للطاولة الدوارة والحركة المفاجئة لمضخة الطين يمكن ضبطها بشكل مستقل وفقاً ل متطلبات الحفر الفعلية .
2. تنظيم السرعة للطاولة الدوارة و نظام التغذية التلقائية لمعدات السحب كلاهما يتم التحكم بها خلال تكنولوجيا التحكم التلقائية الرقمية بالكامل . التكنولوجيا المتقدمة تجعل من حفارة البترول ذات المنصة المنزلقة تكون بأداء حفر جيد كتلك التي في آلة الحفر بنظام التحكم الرقمي لتحويل التردد الكهربائي .
3. يمكن للحفار التحكم بظروف العملية لآلة الحفر مع شاشة لمس لتجعل الآله بأكملها تعمل مع معلمات تشغيل محسنة . العرض والتوفير و الضبط و الإدارة عن بعد لمعلمات الحفر يمكنها كلها أن تكتمل خلال شاشة اللمس . شاشة اللمس تساهم لجعل عمل الحفار بكفاءة عالية و قوة يد عاملة منخفضة .
المواصفات التقنية لحفارة البترول ذات المنصة المنزلقة ZJ50/3150
| عمق الحفر الشكلي | 3500-5000m (حبل الحفر : 114mm) | |
| 2800-4500m (حبل الحفر : 127mm ) | ||
| أقصى شحنة للكلاب | 3150kN | |
| نظام الحبل ونظام السير | 6×7؛ مبروم على التوالي | |
| معدل طاقة معدات السحب | 1100kW (1500hp) | |
| أبعاد حبل سلك الحفار | Φ35mm | |
| أبعاد الإنفتاح للطاولة الدوارة | 952.5mm (37 1/2″ ) | |
| 698.5mm (27 1/2 ″ ) | ||
| رقم التروس للطاولة الدوارة | 1 | 2 |
| عدد وطاقة مضخة الحفار | 2×1600hp | |
| معدل طاقة معدات السحب | 4 | 6 |
| إرتفاع البنية الاساسية و الإرتفاع تحت ذراع الطاولة الدوارة | 9m; 7.6m | |
| شكل و الإرتفاع المؤثر لآلة الرفع | بشكل K ؛ 44.5m | |
| وضعية النقل | نقل هيدرولوكي و نقل سلسلة مركبة +AC-VFD-AC | |
| عدد و طاقة محرك الديزل الرئيسي | 3×810 kW | |
| عدد وطاقة عدة المولدات المساعدة | 3×400kW | |
| القاعدة الأساسية | النوع الحاجز | |
| الضغط العالي للطين المتغير | Φ102mm (أبعاد الإنجراف)× 35MPa | |
| حجم التأثير لنظام التحكم الثابت | 320m3 | |
| عدد وطاقة مولد التردد المتغير | 1×600kW+1×45 kW | |
